机械设备故障检测
---简易诊断法 |
机械故障简易诊断法 |
——————是指对设备(部件、零件)的某些特征参数进行测试,并根据所得测定值与规定的正常值来作比较以判断设备的工作状态是否正常或异常(存在故障),也称为简易诊断。 |
——————在机械故障设备的的状态监测和故障诊断技术中有多种方法可使用。例如振动监测技术、油液分析技术、红外测温技术、声发射技术、无损检测技术等。其中振动监测技术是普遍采用的基本方法,因为振动的理论和测量方法都比较成熟,且简单易行。另外,据统计,机械故障90%可以从振动测量中检测出来。振动测量和信号分析一直是作为预知维修的主要手段 |
电机振动检测实例: |
|
准备工作:1、找到需要检测的设备——例如:30KW 电机 并且知道该电机的功率大小。 |

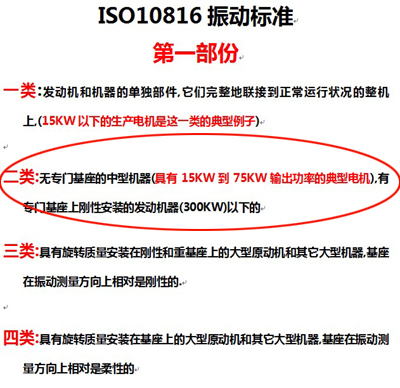

2、找到相关的振动检测标准:例如:ISO10816(如下图) |

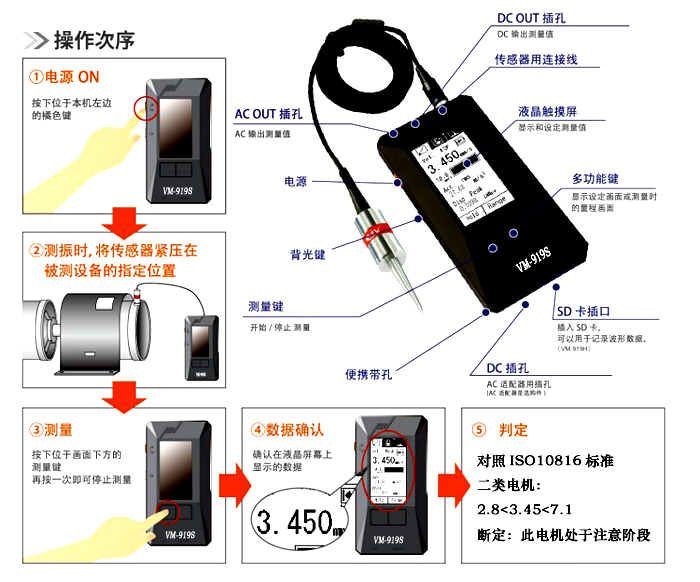

3、准备好测振仪:例如:VM-919测振仪 日本IMV公司生产的 |
4、确定好电机测量的方向和测点:例如:水平方向 |
|
从准备工作中我们可以看出 |
准备的被测设备为电机——功率:30KW |
从左图的标准出可以看出是属于——二类电机 |
|
|

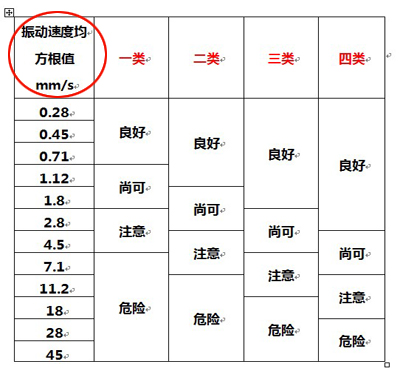

从左图中我们可以看出 |
我们需要检测这台电机的振动速度值并且是均方根值也就是有效值 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
